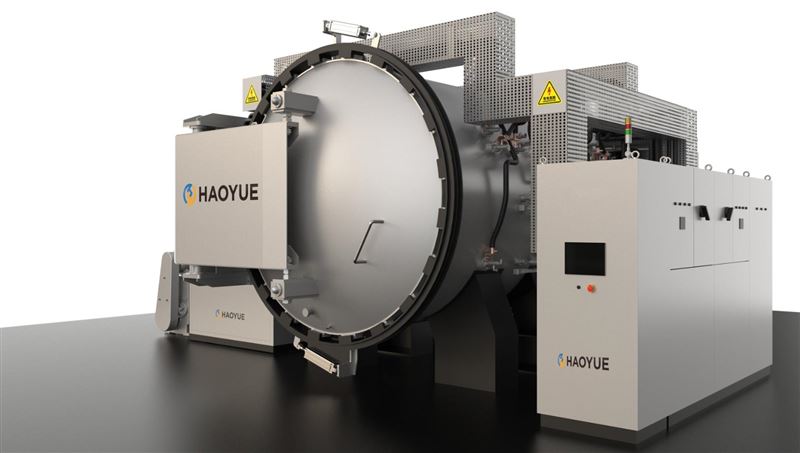

真空爐是在真空環境下進行材料加熱處理的工業設備，通過控制真空度、溫度和氣氛，實現對材料的脫氣、燒結、熔煉、熱處理等工藝，廣泛應用于航空航天、電子、冶金、新能源等領域。以下從工作原理、結構組成、核心功能及養護方式四方面詳細解析。



　　一、真空爐的工作原理


　　真空爐的核心是利用真空環境的特殊性（低氣壓、低氧分壓），結合加熱系統實現材料的精準處理。其底層邏輯可分為三部分：


　　1. 真空環境的作用


　　抑制氧化反應：真空下氧氣分壓極低(如10?³Pa時，氧含量<1ppm)，可避免金屬/陶瓷等材料在高溫下氧化(如鈦合金、釹鐵硼磁材的燒結)；


　　促進揮發脫氣：低氣壓下，材料內部的低沸點雜質(如石蠟、鋅、鉛)、吸附的氣體(H?O、CO?)會蒸發或脫附，隨真空泵排出(如硬質合金脫脂燒結時去除粘結劑)；


　　改善傳熱與擴散：真空環境中氣體分子極少，熱傳導以輻射和對流為主(需配合隔熱設計)，且原子擴散路徑更通暢(利于燒結致密化)。


　　2. 加熱系統的能量傳遞


　　真空爐通過發熱體（電阻/感應/紅外）將電能轉化為熱能，以輻射為主要方式傳遞給工件(因真空無空氣對流)。溫度控制依賴溫度傳感器(如熱電偶、紅外測溫儀)與控制系統(PID/PLC)，實現精準控溫(±1~5℃)。


　　3. 真空維持與調控


　　真空系統(機械泵+擴散泵/分子泵)將爐內氣體抽出，達到目標真空度(如10?¹~10??Pa)；同時通過充氣閥可通入保護氣(Ar、N?)或反應氣(H?)，實現“真空-氣氛”復合環境控制(如真空淬火時先抽真空再充Ar)。


　　二、真空爐的結構組成


　　真空爐的結構需滿足“高真空密封”“耐高溫”“精準控溫”三大要求，主要由以下子系統構成：


　　1. 爐體(真空容器)


　　材質：常用不銹鋼(如304、316L)或不銹鋼復合板(內壁鍍鎳防腐蝕)，大型爐體采用焊接結構(需保證焊縫無泄漏)；


　　密封設計：爐門、觀察窗、電極引入端采用金屬密封(如銅墊圈、氟橡膠O型圈，超高真空用金屬波紋管)，確保真空度穩定(泄漏率≤1×10??Pa·m³/s)；


　　隔熱層：位于爐殼與發熱體之間，減少熱量損失并保護爐殼。常用材料：


　　石墨硬氈(耐溫2000℃以上，導熱率低，適合高溫爐)；


　　陶瓷纖維(耐溫1200~1600℃，成本低，適合中溫爐)；


　　多層反射屏(如鉬/鎢箔+不銹鋼屏，超高真空爐用)。


　　2. 加熱系統


　　發熱體：提供熱源，需耐高真空、高溫及腐蝕。常見類型：


　　石墨發熱體(最主流，耐溫2400℃，但易氧化，需真空/保護氣)；


　　鉬/鎢發熱體(耐溫3000℃以上，成本高，用于超高溫爐)；


　　電阻絲(如Fe-Cr-Al合金，耐溫1200℃，用于低溫?zé)崽幚頎t)；


　　感應線圈(中頻/高頻電源，用于感應加熱熔煉爐，直接加熱導電工件)。


　　保溫層：包裹發熱體，減少熱輻射損失(如石墨硬氈+反射屏組合)。


　　3. 真空系統


　　初級泵：機械泵(旋片泵、滑閥泵)，用于抽取低真空(10~10?²Pa)；


　　次級泵：高真空泵，包括：


　　擴散泵(油擴散泵，極限真空10??~10??Pa，需配冷阱防油返流)；


　　分子泵(渦輪分子泵，無油污染，極限真空10??Pa，適合潔凈工藝)；


　　離子泵(濺射離子泵，無運動部件，極限真空10??Pa，用于超高真空)；


　　輔助部件：真空閥門(蝶閥、擋板閥)、真空規(熱偶規測低真空，電離規測高真空)、管道(不銹鋼波紋管，柔性連接防振動)。


　　4. 溫度控制系統


　　傳感器：熱電偶(K型/N型測中低溫，B型/WRe5-WRe26測高溫>1800℃)、紅外測溫儀(非接觸式，測表面溫度)；


　　執行器：晶閘管(SCR)或IGBT模塊(調節加熱功率)；


　　控制器：PLC或工業計算機，支持程序編程(多段升溫/保溫/冷卻)、數據記錄與報警(如超溫、真空超限)。


　　5. 氣氛控制系統(可選)


　　氣路組件：氣瓶(Ar、N?、H?)、減壓閥、質量流量控制器(MFC，精確控制氣體流量)、電磁閥(自動切換氣路)；


　　安全設計：防爆閥(防氣體爆炸)、氫濃度檢測儀(H?環境必備)。


　　6. 冷卻系統(針對需要快速冷卻的爐型)


　　水冷系統：爐殼夾套或獨立管路，循環水帶走熱量(需配水溫監控、防凍裝置)；


　　氣冷系統：通入高壓Ar/N?，通過熱交換器或直接吹掃工件(如真空淬火爐)；


　　油冷系統：少數特殊爐型(如真空油淬爐)，需專用真空油(低飽和蒸氣壓)。


　　三、真空爐的核心功能


　　真空爐的功能由“真空+加熱+氣氛+冷卻”的組合決定，常見應用場景包括：


　　1. 真空燒結


　　目標：通過高溫使粉末顆粒結合，去除雜質并致密化(如硬質合金、陶瓷、磁性材料)；


　　特點：真空抑制氧化，促進低沸點雜質揮發，提升材料純度與致密度。


　　2. 真空熱處理


　　包括退火、淬火、回火、滲碳/滲氮等：


　　真空退火：消除內應力，防止氧化(如不銹鋼、精密合金)；


　　真空淬火：快速冷卻獲得馬氏體/貝氏體(如高速鋼、模具鋼)，表面光亮無氧化；


　　真空滲碳：通入CH?/H?混合氣，在真空環境下實現深層滲碳(如汽車齒輪)。


　　3. 真空熔煉


　　目標：制備高純度金屬或合金(如鈦、鋯、稀土永磁材料)；


　　原理：感應加熱或電弧加熱使金屬熔化，真空環境去除H?、O?、N?等氣體，減少夾雜物。


　　4. 真空釬焊


　　目標：在真空下用釬料連接異種材料(如陶瓷-金屬、銅-不銹鋼)；


　　優勢：無需釬劑(真空隔絕氧氣，避免氧化膜阻礙潤濕)，接頭強度高、耐腐蝕。


　　5. 真空干燥/脫脂


　　目標：去除物料中的水分、有機溶劑或粘結劑(如粉末冶金生坯脫脂、電子元件干燥)；


　　特點：低溫真空下快速脫除揮發分，避免高溫分解污染。


　　四、真空爐的養護方式


　　真空爐的壽命與性能取決于日常維護，需重點保養以下部件：


　　1. 真空系統維護


　　真空泵：


　　機械泵：定期檢查油位(油霧分離器需換油，每3~6個月)，清理進氣濾網(防粉塵堵塞)；


　　擴散泵：更換擴散泵油(每1~2年，油顏色變黑或粘度增加需提前換)，清洗冷阱(去除冷凝的油/雜質)；


　　分子泵：避免頻繁啟停(啟動間隔>30分鐘)，定期做動平衡測試(振動超標需維修)。


　　真空閥門與密封件：


　　每月檢查閥門開閉靈活性(涂潤滑脂，如硅脂)；


　　每季度更換O型圈(氟橡膠壽命約6~12個月，高溫環境縮短至3個月)；


　　每年用氦質譜檢漏儀檢測爐體泄漏率(>1×10??Pa·m³/s需補焊或更換密封面)。


　　2. 加熱系統與隔熱層維護


　　發熱體：


　　石墨發熱體：避免急冷急熱(防止開裂)，每月檢查是否有斷裂(電阻值異常升高需更換)；


　　鉬/鎢發熱體：防止氧化(必須在真空/保護氣中使用)，清潔時用無水乙醇擦拭(禁用硬工具刮擦)。


　　隔熱層：


　　石墨硬氈：每半年檢查是否塌陷(影響熱場均勻性)，局部破損可用同材質氈修補；


　　陶瓷纖維：每年檢查是否粉化(脫落會降低隔熱效果)，嚴重時整體更換。


　　3. 溫度控制系統維護


　　熱電偶：每3~6個月校準(用標準溫度計對比)，表面污染時用砂紙輕磨(避免損傷偶絲)；


　　控制器：定期備份程序(防數據丟失)，檢查繼電器觸點(燒蝕需更換)；


　　加熱電源：每月檢查電纜接頭(防氧化松動)，測量輸出電壓/電流穩定性(波動>5%需檢修)。


　　4. 冷卻系統維護


　　水冷系統：每周檢查水質(防結垢，用去離子水或添加阻垢劑)，每月清洗過濾器(防堵塞)，冬季排空管道防凍結；


　　氣冷系統：每月檢查氣路密封性(肥皂水檢測接口)，每季度更換氣體過濾器(防雜質進入爐內)。


　　5. 日常使用注意事項


　　開機前：檢查真空泵油位、冷卻水循環、各閥門狀態，空載試運行10分鐘；


　　運行中：禁止超溫(超過額定溫度10℃立即停機)、超真空(超過極限真空需關小閥門)；


　　關機后：先關加熱，待爐溫<200℃再停真空泵，最后關冷卻水(防余熱損壞泵體)；


　　長期停用：爐內充干燥氮?dú)?壓力5~10kPa)防潮，每月開機空運行一次(驅散濕氣)。


　　總結


　　真空爐通過“真空環境+精準加熱+氣氛控制”實現高性能材料處理，其結構復雜但核心邏輯清晰；選型需匹配工藝需求(溫度、真空度、氣氛)，養護則需重點關注真空系統、加熱體與密封件的周期性維護。規范操作與定期保養是保障設備穩定運行、延長壽命的關鍵。
