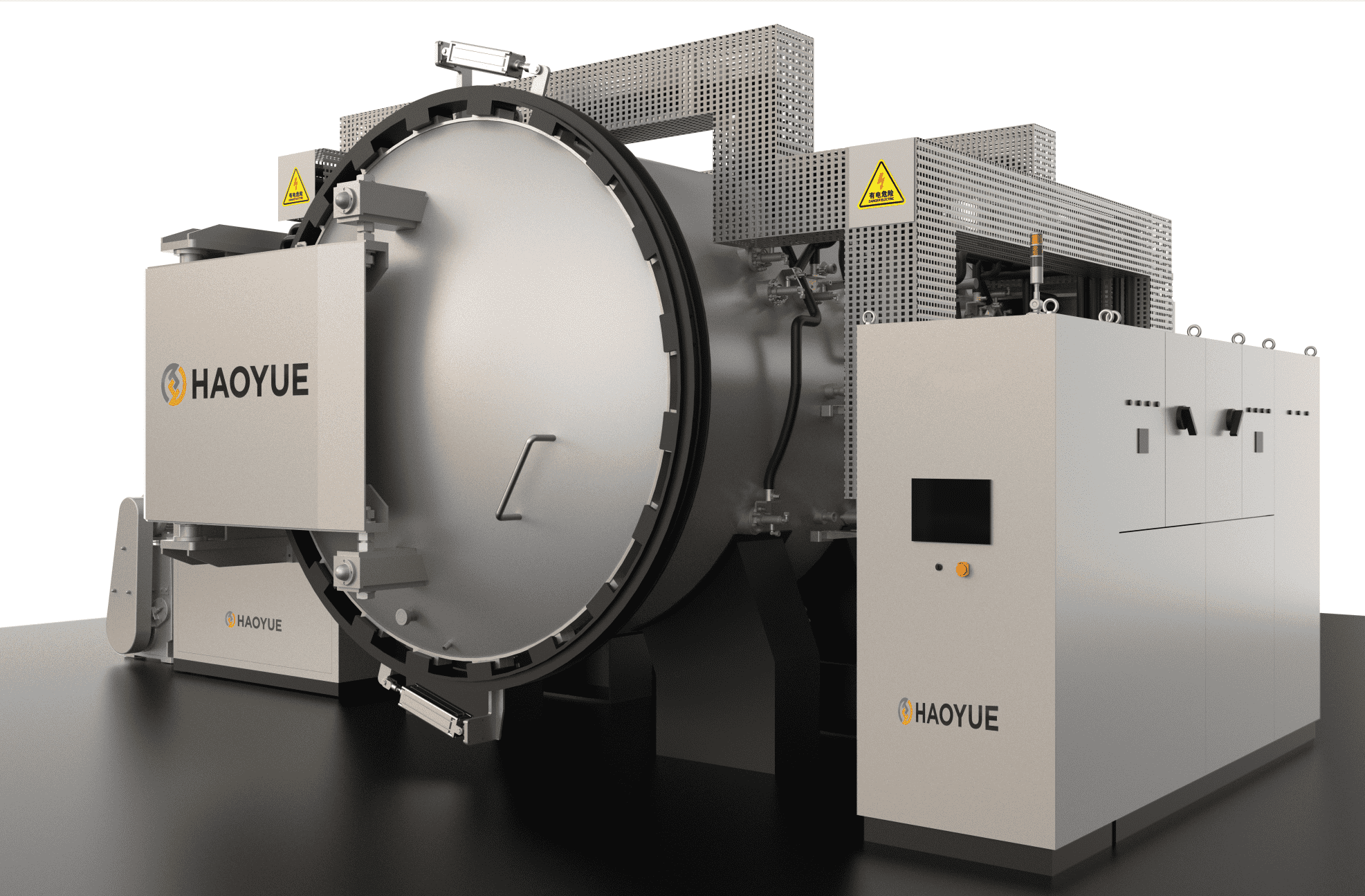

真空爐是一種在真空環境下進行加熱處理的熱處理設備，廣泛應用于金屬燒結、真空熱處理、真空釬焊、真空熔煉等領域。它的核心特點是利用真空環境減少氣體干擾、防止氧化、提高材料純凈度和改善工藝質量。下面詳細介紹真空爐的結構組成及其各部分功能：

　　一、真空爐的基本結構組成及功能

　　1.爐體（爐膛）

　　•組成：由耐高溫、耐腐蝕的內膽（常用不銹鋼或特種合金）與外層保溫結構構成。

　　•功能：

　　•提供密閉的加熱空間，保證真空環境。

　　•承受高溫（可達1000℃～2500℃，視類型而定）與真空壓差。

　　•內膽表面通常拋光以減少放氣，保證真空度穩定。

　　2.真空系統

　　•組成：

　　•機械泵（粗抽泵）

　　•羅茨泵（增壓泵）

　　•擴散泵或分子泵（高真空泵）

　　•真空閥門（高真空閥、粗抽閥、充氣閥等）

　　•真空測量儀表（電離規、皮拉尼計等）

　　•功能：

　　•抽出爐內空氣及其他氣體，形成并維持所需真空度（如10?³Pa～10??Pa）。

　　•不同真空泵組合可實現從大氣壓到高真空的連續抽氣過程。

　　•真空閥門用于切換抽氣路徑與保護高真空部分。

　　•真空計實時監控爐內真空水平，保證工藝穩定性。

　　3.加熱系統

　　•組成：

　　•電熱元件（電阻加熱：鉬絲、鎢絲、石墨棒、硅鉬棒等）

　　•加熱電源及溫控系統（可控硅、PID控制器、PLC或計算機控制系統）

　　•功能：

　　•在真空環境中對工件進行均勻加熱，升溫速率可控。

　　•根據工藝需求可實現不同溫度段精確控溫（±1℃甚至更高精度）。

　　•某些真空爐配有氣氛保護加熱（通入少量惰性氣體）。

　　4.冷卻系統

　　•組成：

　　•水冷系統（爐殼夾層水套、電極冷卻水、泵組冷卻）

　　•風冷或油冷系統（特殊類型爐）

　　•功能：

　　•帶走加熱過程中產生的熱量，保護爐體和真空泵不因過熱損壞。

　　•對工件進行淬火或快速降溫（在真空淬火爐中尤為重要）。

　　•保證設備在連續運行中的熱穩定性和壽命。

　　5.控制系統

　　•組成：

　　•工業計算機或PLC

　　•溫度傳感器（熱電偶、紅外測溫儀）

　　•真空度傳感器

　　•執行元件（電磁閥、接觸器、變頻器）

　　•功能：

　　•實現全自動或半自動控制真空抽取、加熱、保溫、冷卻等工藝流程。

　　•實時采集并顯示溫度、真空度、時間等參數。

　　•異常報警與保護（超溫、真空失效、冷卻水?dāng)嗨龋?/p>

　　6.爐門與密封系統

　　•組成：

　　•爐門本體（與爐體配合）

　　•密封圈（氟橡膠、金屬密封等）

　　•鎖緊裝置（鉸鏈、螺栓、液壓或氣動壓緊機構）

　　•功能：

　　•保證爐體與爐門之間的高密封性，防止漏氣破壞真空。

　　•便于裝卸工件，同時兼顧安全與操作便捷性。

　　7.氣氛保護與充氣系統（可選）

　　•組成：

　　•氣瓶（氬氣、氮?dú)?、氫氣等?/p>

　　•流量控制器、壓力調節閥

　　•充氣閥與管路

　　•功能：

　　•在某些工藝中需要在真空下充入惰性氣體或其他工藝氣體，以防止材料氧化或參與化學反應。

　　•可實現真空—氣氛交替循環工藝。

　　二、不同類型真空爐的結構差異

　　•真空燒結爐：側重長時間高溫保溫，加熱區較大，保溫材料厚重。

　　•真空熱處理爐：常配快速冷卻系統（油淬、氣淬），溫控精度高。

　　•真空釬焊爐：需精確氣氛控制，有時帶預熱區與緩冷區。

　　•真空熔煉爐（如真空感應爐、真空電弧爐）：含熔煉坩堝、電極升降系統、電磁攪拌裝置等特殊部件。

　　三、總結

　　真空爐的主要結構可歸納為爐體、真空系統、加熱系統、冷卻系統、控制系統、爐門密封系統，以及可選的氣氛保護與充氣系統。各系統協同工作，確保在高真空或可控氣氛條件下完成加熱、保溫、冷卻等工藝，從而實現無氧化、低雜質、高質量的材料處理效果。
