氣壓爐的自動化控制系統及其應用發展


　　摘要


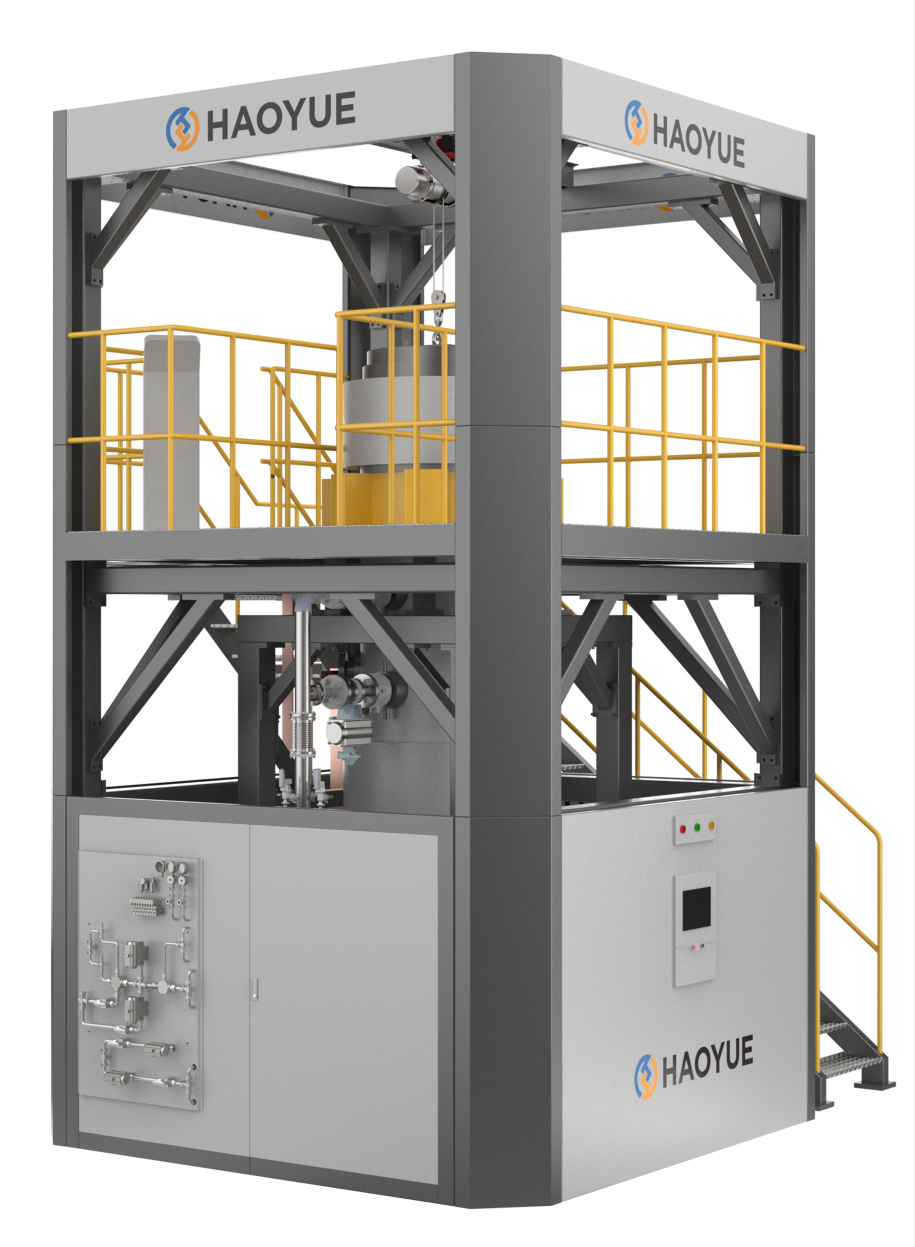

　　氣壓爐，作為一種能夠在精確可控的氣氛(如氫氣、氮氣、氬氣)和氣壓(從真空到數個大氣壓甚至更高)環境下進行材料熱處理或合成的關鍵設備，其工藝窗口的精密性直接決定了產品的微觀結構和最終性能。傳統的手動或半自動控制模式已無法滿足現代制造業對工藝重現性、過程安全性和產品一致性的嚴苛要求。自動化控制系統通過將傳感器技術、可編程邏輯控制器（PLC）/分布式控制系統（DCS）、人機交互界面（HMI）和先進算法深度融合，將氣壓爐從一個“加熱容器”升級為一個“智能反應平臺”。本報告旨在深入剖析氣壓爐自動化控制系統的核心架構與關鍵技術，并系統探討其在航空航天、新能源、半導體、新材料等前沿領域的創新應用，以及對未來智能化、網絡化發展趨勢的展望。


　　1. 引言


　　氣壓爐的核心價值在于創造一個與外部環境隔離的、參數高度可控的微環境，以進行如燒結、退火、淬火、化學氣相沉積(CVD)、熱等靜壓(HIP)等關鍵工藝。在這些工藝中，溫度、壓力、氣氛成分和氣體流量等參數之間存在強烈的耦合關系。例如，溫度的升降會影響爐內氣壓，氣體的通入與抽出會改變熱場分布。任何一個參數的微小波動，都可能通過這種耦合效應被放大，導致產品出現裂紋、成分偏析、相變等致命缺陷。


　　因此，對氣壓爐的控制絕非簡單的單回路調節，而是一個復雜的多變量、強耦合、非線性的系統工程。自動化控制系統的引入，正是為了駕馭這種復雜性，將操作人員的經驗轉化為可量化、可執行的算法和邏輯，從而實現工藝過程的精準、穩定、安全、高效運行。


　　2. 自動化控制系統的核心架構與關鍵技術


　　一個典型的現代氣壓爐自動化控制系統可以看作一個由“感知層、決策層、執行層、交互層”構成的閉環智能系統。

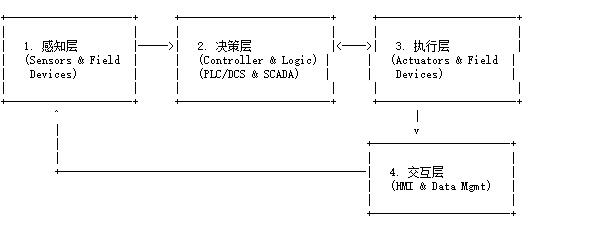

　　圖1：氣壓爐自動化控制系統架構圖

　　這一層負責實時采集爐內外的所有關鍵物理量，為控制系統提供決策依據。主要包括：


　　溫度檢測：高精度熱電偶(K型、S型、B型)或紅外測溫儀，用于監測和控制爐膛、工件或特定區域的溫度。


　　壓力檢測：高精度壓力變送器，分別監測真空規管的真空度和爐內工作氣壓，實現從粗真空到高壓的全量程覆蓋。


　　氣體成分分析：氧分析儀、露點儀、質譜儀(MS)等，用于實時監測爐內氣氛的純度、氧含量和水汽含量，確保工藝環境的潔凈度。


　　流量檢測與控制：質量流量控制器(MFC)，精確控制各種工藝氣體的通入流量，是實現氣氛精確配比的核心。


　　位置與安全監測：限位開關監測爐門位置，各類安全傳感器(如超溫、過壓、氣體泄漏)構成系統的“安全網”。


　　2.2 決策層：系統的“大腦中樞”


　　這是自動化系統的核心，負責處理感知層傳來的數據，并根據預設的工藝配方(Recipe)和高級控制算法，發出指令給執行層。


　　核心控制器：


　　PLC：是工業控制的基石，以其高可靠性、強大的邏輯處理能力著稱，非常適合處理順序控制和聯鎖保護。


　　DCS：在處理多變量、大規模的連續過程控制(如復雜的CVD工藝)時更具優勢，提供更強大的數據運算和冗余能力。


　　工業PC：搭載實時操作系統(RTOS)和運動控制卡，常用于需要復雜數學運算(如模型預測控制MPC)和機器視覺集成的先進系統。


　　控制算法：


　　PID控制：作為基礎，用于溫度、壓力的單回路閉環控制。


　　串級控制：將溫度控制與功率控制或氣體流量控制相結合，以應對大滯后、大慣性的系統，提升響應速度和抗干擾能力。


　　前饋控制：根據設定值的變化提前調整控制量，有效克服可預見的擾動(如充氣時引起的壓力沖擊)。


　　模糊控制/自適應控制：用于處理非線性、時變的復雜工藝過程，使系統在工況變化時仍能保持優良的控制品質。


　　安全聯鎖邏輯：這是決策層的“紅線”。系統內置數百條安全聯鎖規則，如“爐門未關好則禁止升溫”、“超溫則立即切斷加熱電源并啟動氮氣 purge”等，確保人員和設備絕對安全。


　　2.3 執行層：系統的“肌肉四肢”


　　接收決策層的指令，直接作用于物理設備，改變工藝狀態。


　　電源控制模塊：通過晶閘管(SCR)或IGBT模塊的相位控制或脈寬調制(PWM)，精確調節加熱功率，實現平滑的升溫和保溫。


　　真空與壓力控制模塊：控制機械泵、分子泵、羅茨泵等真空機組啟停，以及進氣閥、排氣閥、微調閥的開度，實現快速、平穩的抽真空和壓力升降。


　　氣氛控制模塊：根據MFC的指令，精確調節氫氣、氮氣、氬氣等工藝氣體的流量和比例。


　　運動控制模塊：控制爐門、樣品臺、升降機構的精確運動和定位。


　　2.4 交互層：系統的“人機界面”


　　這是人與系統溝通的橋梁。


　　人機界面（HMI）：通常是觸摸屏或工控機上的圖形化軟件。操作員可以通過它：


　　監控：以圖表和數字形式實時查看所有工藝參數。


　　操作：一鍵啟動、停止工藝，手動干預設備。


　　配方管理：創建、編輯、存儲和調用復雜的工藝配方。


　　報警管理：查看歷史報警記錄和當前報警狀態。


　　數據管理與追溯：系統自動記錄所有工藝參數(溫度、壓力、氣體流量等)隨時間變化的曲線，形成不可篡改的電子批記錄(EBR)。這些數據可用于工藝分析、質量追溯和法規審計(如滿足FDA 21 CFR Part 11)。

　　3. 在各領域的創新應用與發展


　　自動化控制系統極大地拓展了氣壓爐的應用邊界和能力上限。


　　3.1 航空航天與國防工業


　　應用：熱等靜壓(HIP)處理高性能合金(如鈦合金、鎳基高溫合金)部件，擴散連接異種材料。


　　自動化價值：HIP工藝需要同時精確控制溫度場、壓力場和冷卻速率。自動化系統通過多區獨立控溫、精確的壓力-時間曲線控制和程序化冷卻，確保了大型復雜構件內部組織的高度均勻性和性能一致性，消除了內部缺陷，提升了飛行器發動機的推重比和壽命。


　　3.2 新能源領域


　　應用：


　　鋰電池：制備固態電解質(如LLZO)和硅碳負極材料，需要精確的氣氛(如氬氣)保護和特定的升降溫速率。


　　氫燃料電池：燒結金屬雙極板，需要在還原性氣氛(如H?/N?)中防止氧化。


　　自動化價值：自動化系統確保了敏感材料在制備過程中不被污染，工藝參數(如燒結溫度曲線)的精確復現是實現電池高能量密度和長循環壽命的關鍵。


　　3.3 半導體與電子工業


　　應用：化學氣相沉積(CVD)和原子層沉積(ALD)設備是氣壓爐技術在半導體領域的延伸。用于在晶圓表面沉積納米級的二氧化硅、氮化硅、多晶硅等薄膜。


　　自動化價值：這是自動化控制的體現。系統需要同時控制數十路甚至上百路的源氣體流量、溫度、壓力，并保證跨批次、跨設備間的埃米級（Å）精度。任何微小的波動都會導致芯片良率暴跌。自動化控制系統是實現大規模集成電路制造的核心保障。


　　3.4 先進陶瓷與新材料


　　應用：燒結結構陶瓷(如SiC, AlN)和功能陶瓷(如PZT壓電陶瓷)。


　　自動化價值：這些材料燒結窗口窄，對氣氛(如氧分壓)極其敏感。自動化系統通過氧分析儀實時反饋，動態調節爐內氣氛，實現“定制化”的燒結環境，從而獲得預期的微觀結構和電學/力學性能。


　　4. 未來發展趨勢


　　智能化與模型預測控制（MPC）：基于物理模型和機器學習算法，構建“數字孿生”系統。系統不僅能控制，更能預測工藝結果，并提前優化參數，實現從“跟隨曲線”到“預見未來”的跨越。


　　全流程自動化與機器人集成：實現從物料裝卸、工藝執行到成品檢測的全程無人化或少人化，通過與工業機器人、AGV小車集成，打造黑燈工廠(Lights-out Factory)。


　　云邊協同與大數據分析：將設備接入云端，實現遠程監控、診斷、軟件升級和大數據分析。通過對海量工藝數據的挖掘，持續優化工藝配方，發現潛在問題，實現 predictive maintenance(預測性維護)。


　　更高的安全性與網絡安全：隨著系統互聯程度的提高，網絡安全(Cybersecurity)變得至關重要。未來的系統將采用更高級別的加密和防火墻技術，防止惡意攻擊和關鍵工藝數據的泄露。


　　5. 結論


　　氣壓爐的自動化控制系統已遠遠超越了簡單的設備操控范疇，它是現代制造的“工藝大腦”和“安全衛士”。它將復雜的工藝知識固化于軟件和硬件之中，確保了產品質量的穩定性、工藝的可追溯性和生產的安全性。隨著“工業4.0”和智能制造浪潮的不斷推進，氣壓爐的自動化控制系統將繼續向著更智能、更集成、更互聯的方向演進，持續為航空航天、新能源、半導體等戰略新興產業的發展提供強大的技術支撐。
